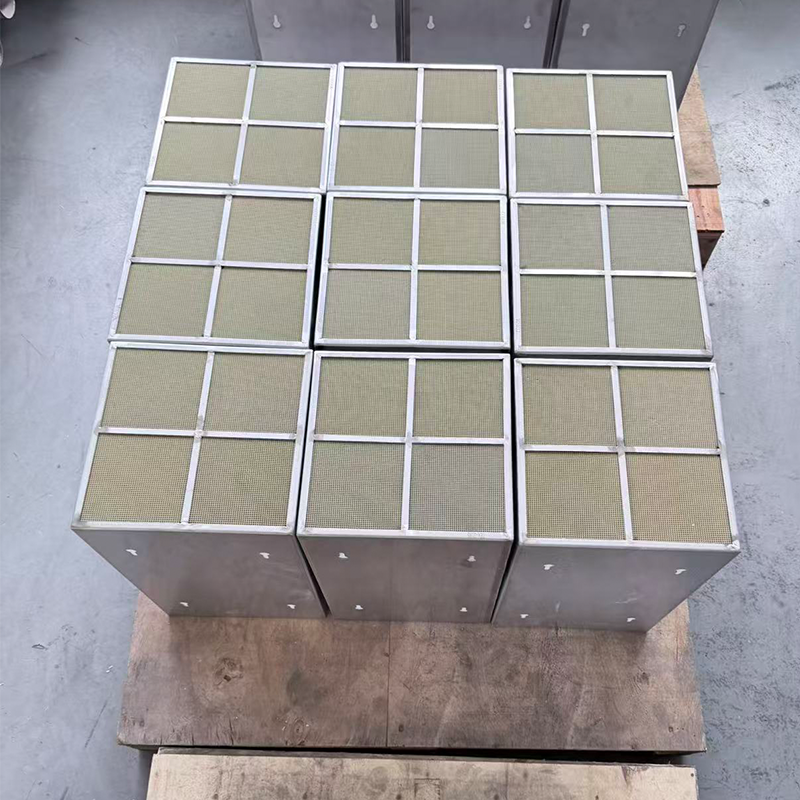

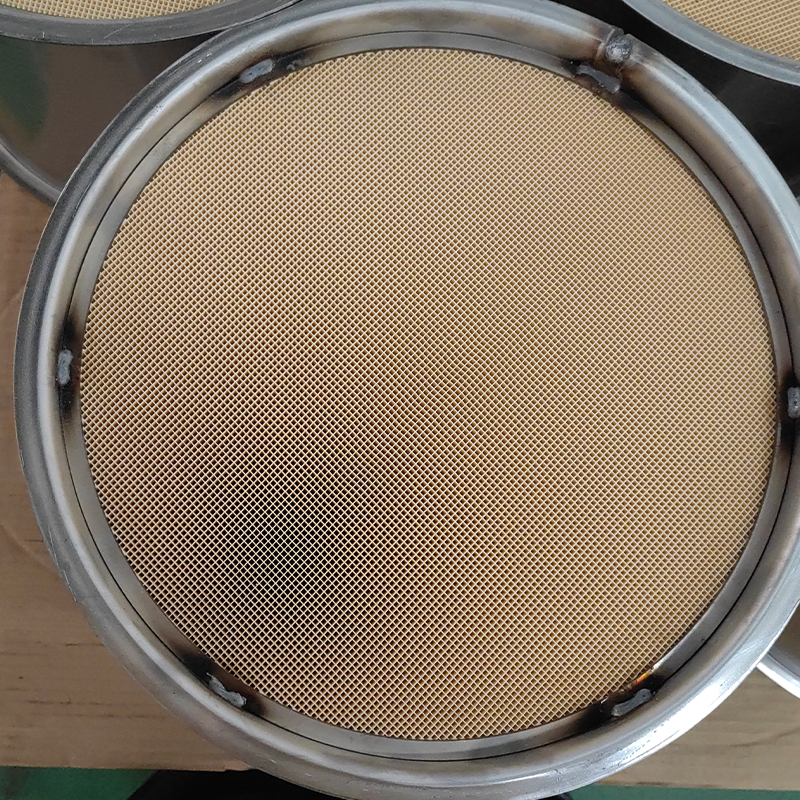

Geschweißtes Stück mit Drei-Wege-Katalysator (TWC).

Die geschweißte Baugruppe des Drei-Wege-Katalysators (TWC) ist eine der Kernkomponenten eines Automobilabgassystems, und ihr Herstellungsprozess und ihre Qualität wirken sich direkt auf die Emissionsleistung, Sicherheit und Lebensdauer des Fahrzeugs aus.

1.Was ist eine TWC-Schweißbaugruppe?
Eine TWC-Schweißbaugruppe ist keine einzelne Komponente, sondern ein integriertes Modul, das aus mehreren Metallteilen besteht, die durch Schweißprozesse miteinander verbunden werden. Sein Hauptzweck besteht darin, eine stabile und effiziente Gehäuse- und Installationsumgebung für die Edelmetallkatalysatoren (Platin, Palladium, Rhodium) bereitzustellen.
Eine typische TWC-Schweißbaugruppe besteht normalerweise aus den folgenden Elementen:
(1)Katalysatorhülle: Typischerweise eine Doppelschichtstruktur, bei der die innere Schicht das Katalysatorsubstrat hält, während die äußere Schicht als Hitzeschild fungiert und Isolierung und Schutz bietet.
(2) Katalysatorsubstrat: Normalerweise ein wabenförmiger Keramik- oder Metallträger, der mit katalytischem Material beschichtet ist.
(3) Matte: Eine intumeszierende Matte, die zwischen dem Substrat und der Schale platziert wird, um für Fixierung, Dämpfung und Abdichtung zu sorgen und eine Beschädigung des Substrats und ein Austreten von Abgasen zu verhindern.
(4) Einlass-/Auslassrohre: Rohre, die den Abgaskrümmer des Motors mit dem Schalldämpfer verbinden.
(5)Sauerstoffsensorvorsprünge: Sockel zur Installation von vor- und nachgeschalteten Sauerstoffsensoren.
(6)Aufhänger/Halterungen: Komponenten zur Befestigung der gesamten Katalysatorbaugruppe am Fahrzeugchassis.
Diese Komponenten werden zusammengeschweißt, um eine vollständige TWC-Schweißbaugruppe zu bilden.

2. Hauptschweißprozesse
Aufgrund der spezifischen Materialien, die in TWC-Baugruppen verwendet werden (hauptsächlich rostfreier Stahl) und deren strengen Anforderungen, umfassen die am häufigsten verwendeten Schweißverfahren:
(1)Schutzgasschweißen
MIG/MAG-Schweißen: Das am weitesten verbreitete Schweißverfahren mit hoher Effizienz und starker Anpassungsfähigkeit. Gepulstes MIG wird häufig eingesetzt, um sauberere, spritzerarme Schweißnähte zu erzielen. Es eignet sich für Schalenlängsnähte, Umfangsnähte und Bügelschweißungen.
WIG-Schweißen: Bietet eine hohe Schweißqualität und ein gutes Aussehen, ist jedoch weniger effizient. Es wird typischerweise für Dünnblech-Stoßverbindungen und Sauerstoffsensoranschlüsse verwendet, bei denen hohe Anforderungen an die Abdichtung und das Erscheinungsbild gestellt werden.
(2)Laserschweißen
Vorteile: Geringe Wärmeeinbringung, minimale Verformung, hohe Schweißgeschwindigkeit, hohes Tiefen-Breiten-Verhältnis und hohe Automatisierungsfähigkeit.
Anwendung: Wird zunehmend für das Längsnahtschweißen von TWC-Schalen verwendet und dient als Alternative zu herkömmlichen MIG-Verfahren, um eine höhere Produktivität und Schweißqualität zu erzielen.
(3)Plasmaschweißen
Ähnlich wie beim Laserschweißen handelt es sich um ein Schweißverfahren mit hoher Energiedichte, das in bestimmten Anwendungen als alternative Lösung eingesetzt werden kann.
(4) Widerstandspunktschweißen
Wird hauptsächlich für nicht abgedichtete Befestigungen wie Halterungen und Aufhänger verwendet.

3.Technische Herausforderungen und Kernanforderungen
(1) Luftdichtheit: Die grundlegendste und kritischste Anforderung. Jedes kleine Leck kann Folgendes zur Folge haben:
Überschüssige Emissionen: Unbehandelte Abgase entweichen direkt in die Atmosphäre.
Falsche Signale des Sauerstoffsensors: Beeinträchtigung der Luft-Kraftstoff-Verhältnis-Steuerung, was zu einem erhöhten Kraftstoffverbrauch und einer verringerten Motorleistung führt.
Geräusch: Erzeugt ein wahrnehmbares „zischendes“ Leckgeräusch.
(2) Kontrolle der thermischen Verformung: Schweißhitze kann eine Verformung dünnwandiger Schalen verursachen. Eine übermäßige Verformung kann den Einbausitz beeinträchtigen oder zu einem ungleichmäßigen Mattendruck führen, wodurch das Keramiksubstrat beschädigt wird. Um Verformungen zu kontrollieren, sind die richtigen Vorrichtungen, die richtige Schweißreihenfolge und die richtigen Prozessparameter erforderlich.
(3) Hochtemperaturbeständigkeit und Korrosionsbeständigkeit der Schweißnaht:
Die Betriebstemperaturen von TWC können bis zu 1000 °C erreichen, sodass die Schweißnähte einer langfristigen thermischen Ermüdung und Oxidation standhalten müssen.
Abgase enthalten korrosive Elemente wie Schwefel und Chlor, daher müssen Schweißnähte der Korrosionsbeständigkeit des Grundmetalls entsprechen.
(4)Vermeidung eines thermischen Schocks für das Substrat:
Keramiksubstrate reagieren sehr empfindlich auf plötzliche Temperaturänderungen. Übermäßiger oder konzentrierter Wärmeeintrag beim Schweißen kann zu Mikrorissen oder Brüchen führen. Eine strenge Kontrolle der Wärmezufuhr und der Abkühlgeschwindigkeit ist erforderlich.
(5)Materialkompatibilität:
Für TWC-Komponenten werden üblicherweise spezielle Edelstähle (z. B. 409L, 439, 441) verwendet. Zusatzwerkstoffe müssen den Eigenschaften des Grundmetalls entsprechen, um die mechanische Festigkeit und Korrosionsbeständigkeit der Schweißung zu gewährleisten.

4. Qualitätskontrolle und Inspektion
Um die Zuverlässigkeit der TWC-Schweißbaugruppen sicherzustellen, werden während der Produktion strenge Kontrollen durchgeführt:
(1)Inline-Sichtprüfung: Automatisierte Kamerasysteme prüfen das Erscheinungsbild der Schweißnaht auf Hinterschneidungen, Spritzer, Konkavitäten und andere Mängel.
(2) Luftdichtheitsprüfung:
Helium-Massenspektrometrie: Bietet hochpräzise Leckerkennung und wird typischerweise für Labortests oder Probenahmen verwendet.
Druckabfallmethode: Wird häufiger in Produktionslinien eingesetzt, indem die Baugruppe unter Druck gesetzt und Druckänderungen überwacht werden, um Leckagen festzustellen.
(3) Maßprüfung: Wird mit Messgeräten oder KMGs durchgeführt, um sicherzustellen, dass die wichtigsten Installationsmaße den Designspezifikationen entsprechen.
(4)Zerstörungsfreie Prüfung:
Röntgeninspektion: Wird verwendet, um interne Schweißfehler wie Porosität, Schlackeneinschlüsse oder unvollständige Durchdringung zu erkennen.
(5)Zerstörende Prüfung:
Metallografische Analyse: Schneiden und Untersuchen der Schweißmikrostruktur zur Beurteilung der Schweißqualität.
Mechanische Prüfung: Bewertung der Schweißnahtfestigkeit, Zähigkeit und der damit verbundenen mechanischen Eigenschaften.

5. Entwicklungstrends
(1)Automatisierung und Intelligenz: Der umfassende Einsatz von Schweißrobotern und automatisierten Linien verbessert die Effizienz und Konsistenz. Die Integration von Bildverarbeitung und Sensoren ermöglicht Echtzeitüberwachung und adaptive Schweißsteuerung.
(2)Leichtes und kompaktes Design: Verwendung dünnerer Hochleistungsedelstähle und optimierter Strukturdesigns zur Gewichtsreduzierung und Platzersparnis.
(3)Neue Schweißtechnologien: Zunehmender Einsatz von Laserschweißen und Laser-Lichtbogen-Hybridschweißen für höhere Effizienz und Qualität.
(4)Modularer Aufbau: Integration von TWC mit GPFs, Schalldämpfern und anderen Komponenten in eine einzige geschweißte Einheit, wodurch komplexere Abgasnachbehandlungsmodule entstehen.
