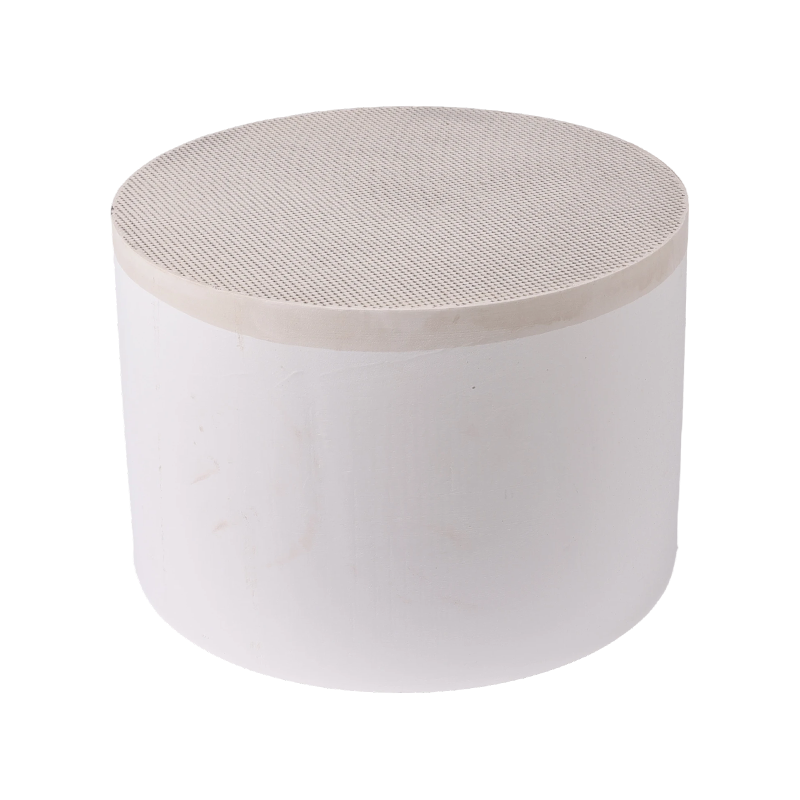

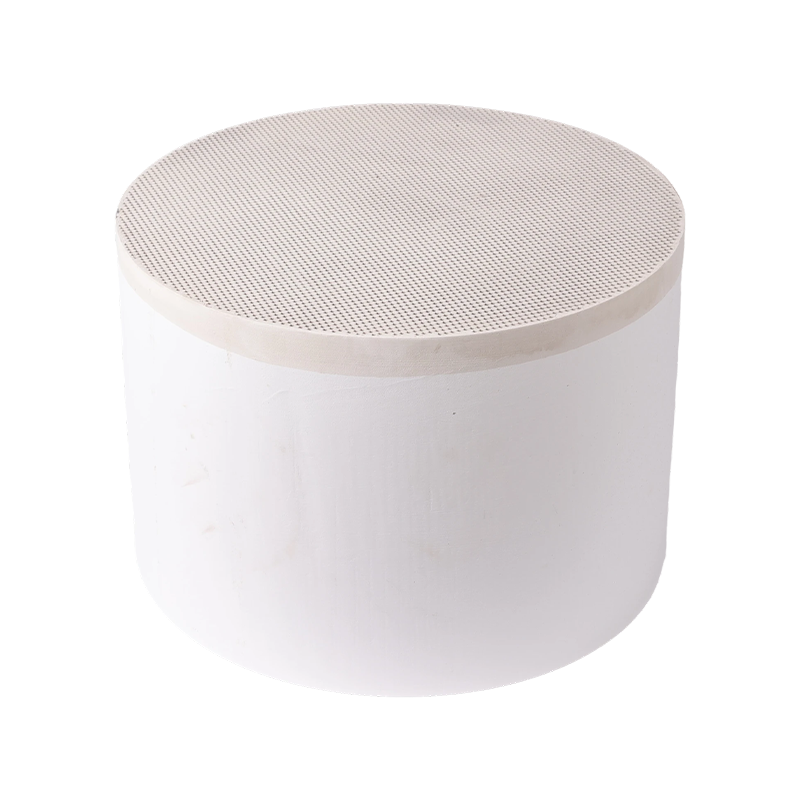

Wabensubstrat-DPF-Katalysator

DPF-Funktionsprinzip: Filtration und Regeneration
Um den DPF zu verstehen, muss man seine beiden Kernprozesse verstehen:
1. Filtrationsprozess

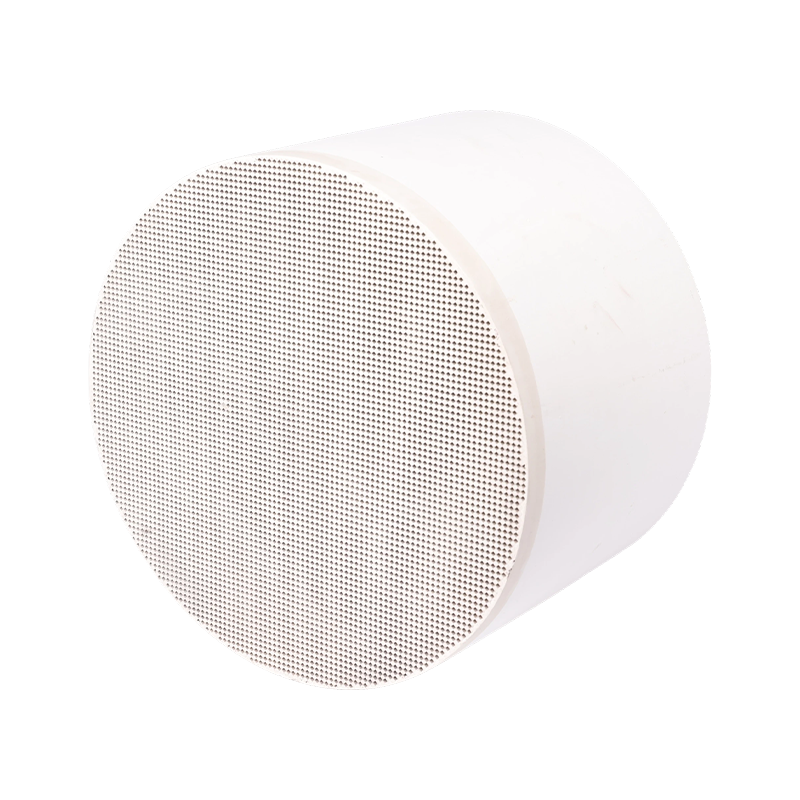

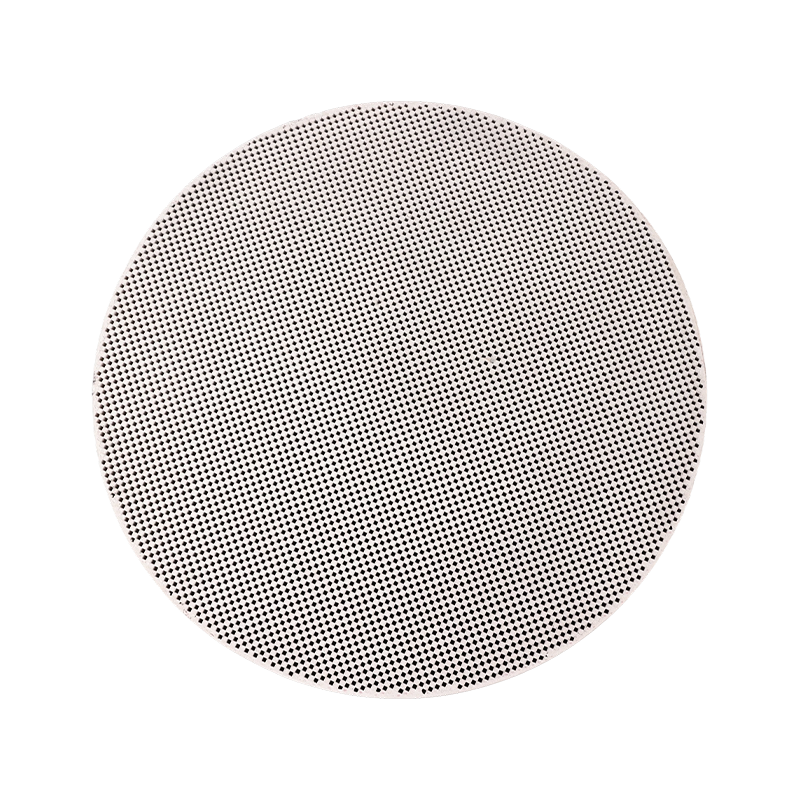

Das DPF-Substrat ist typischerweise eine Wabenstruktur aus porösen Wänden aus Siliziumkarbid oder Cordierit mit abwechselnd blockierten Kanälen am Einlass- und Auslassende.
Das Abgas wird gezwungen, durch die porösen Wände zwischen den Kanälen zu strömen.
Feinstaub wird an den Wänden festgehalten, weil seine Größe größer ist als der Durchmesser der Wandporen.
Mit einer Rußfiltrationseffizienz von über 95 % ist dieser Prozess hocheffizient.
2. Regenerationsprozess
Dies ist die Essenz der DPF-Technologie. Wenn Ruß nur gesammelt, aber nicht entfernt wird, kommt es zu einer kontinuierlichen Ansammlung von Partikeln, wodurch der Abgasgegendruck stark ansteigt und schließlich zu einer Fehlfunktion des Motors führt. Daher müssen die gesammelten Partikel regelmäßig verbrannt werden, ein Prozess, der als Regeneration bezeichnet wird.
Kernherausforderung: Die Zündtemperatur von reinem Ruß ist sehr hoch (ca. 550–600 °C), während die normale Dieselabgastemperatur, insbesondere im Stadtverkehr, nur zwischen 150–300 °C liegt und der Ruß nicht auf natürliche Weise verbrennen kann.
Rolle des Katalysators: Der Hauptzweck des DPF-Katalysators besteht darin, die Oxidationstemperatur von Ruß durch chemische Reaktionen deutlich zu senken, sodass dieser während des Motorbetriebs innerhalb des normalen Abgastemperaturbereichs verbrannt werden kann.

Arten und Zusammensetzung von DPF-Katalysatoren
DPF-Katalysatoren sind keine eigenständigen Einheiten, sondern sind in Form einer Beschichtung in das DPF-Substrat integriert. Es gibt drei Hauptimplementierungsmethoden:
1. Katalysatorbeschichteter DPF
Dies ist die gebräuchlichste Art, bei der die Katalysatorbeschichtung direkt auf die porösen Wände des DPF-Substrats aufgetragen wird.
Substrat: Poröser Siliziumkarbid- oder Cordierit-DPF.
Beschichtung: Ähnlich wie bei DOC wird als Grundbeschichtung ein γ-Aluminiumoxid mit großer Oberfläche verwendet.
Aktive Komponenten:
Edelmetalle wie Platin und Palladium: Diese waren in frühen und vielen aktuellen Systemen die gängige Wahl.
Wirkmechanismus:
Oxidation von NO zu NO₂: Der Katalysator oxidiert NO im Abgas zu NO₂. NO₂ ist ein starkes Oxidationsmittel, das bei relativ niedrigen Temperaturen (~250–300 °C) mit Ruß reagiert: C 2NO₂ → CO₂ 2NO. Diese Reaktion ist der Schlüssel zur passiven Regeneration.
Direkte Oxidation: Bei höheren Temperaturen fördert der Katalysator auch die direkte Reaktion zwischen Sauerstoff und Ruß.
2. Katalysator vom Kraftstoffadditivtyp
Bei dieser Methode wird der Katalysator nicht auf den DPF aufgetragen, sondern in Form eines metallbasierten Additivs direkt dem Kraftstoff zugesetzt.
Zusatzstoff: Typischerweise metallorganische Verbindungen von Cer oder Eisen.
Prinzip: Nach der Verbrennung gelangen Metallpartikel aus dem Additiv mit dem Abgas in den DPF und lagern sich gleichmäßig in der gesammelten Rußschicht ein. Während der Regeneration wirken diese Metallpartikel als Katalysatoren und senken die Rußoxidationstemperatur deutlich (bis zu ~450 °C).
Vorteile: Der Katalysator vermischt sich gleichmäßig mit dem Ruß und sorgt so für ausreichenden Kontakt und eine hohe Regenerationseffizienz.
Nachteile: Erfordert zusätzliche Speicher- und Einspritzsysteme für Additive, erhöht die Kosten und im DPF sammeln sich Metalloxid-Ascherückstände an, die eine regelmäßige Reinigung erforderlich machen.
3. Katalytischer DPF
Dies ist ein Konzept, das leicht verwechselt werden kann, aber wichtig ist. Dabei handelt es sich um die Integration der DOC-Funktionalität und der DPF-Funktionalität in einer einzigen Komponente, d. h. die Anwendung eines hochdosierten Oxidationskatalysators (wie Platin oder Palladium) am Einlass des DPF.
Funktion: Es kann CO und HC wie ein DOC oxidieren und NO₂ für die passive Regeneration erzeugen, während es gleichzeitig wie ein DPF Feinstaub auffängt.
Anwendung: Wird häufig in kompakten Nachbehandlungssystemen verwendet, bei denen der Platz begrenzt ist.

DPF-Regenerationsstrategien
Das Vorhandensein eines DPF-Katalysators ermöglicht die folgenden Regenerationsstrategien:
1. Passive Regeneration
Prozess: Wenn im normalen Fahrzeugbetrieb die Abgastemperatur ein bestimmtes Niveau erreicht (z. B. beim Fahren auf der Autobahn), erzeugt der DPF-Katalysator kontinuierlich NO₂, das den angesammelten Ruß kontinuierlich oxidiert.
Eigenschaften: Dieser Vorgang ist für den Fahrer nicht wahrnehmbar und die am meisten gewünschte Regenerationsmethode. Für die Bereitstellung von NO₂ sind jedoch eine ausreichende Abgastemperatur und eine Abstimmung mit dem vorgeschalteten DOC erforderlich.
2. Aktive Regeneration
Ablauf: Wenn der Bordcomputer des Fahrzeugs über den Differenzdrucksensor erkennt, dass der DPF ausreichend verstopft ist und eine passive Regeneration nicht möglich ist, greift das System aktiv ein.
Interventionsmethoden: Durch die Verzögerung der Kraftstoffeinspritzung oder die Durchführung einer Nacheinspritzung gelangt unverbrannter Kraftstoff in den DOC, wird oxidiert und erzeugt Abgase mit einer hohen Temperatur von über 600 °C, die dann zum DPF geleitet werden, wodurch der Ruß bei hohen Temperaturen schnell mit Sauerstoff oxidieren kann.
Rolle des Katalysators: In diesem Modus kann Ruß auch ohne Katalysator bei hohen Temperaturen abgebrannt werden. Allerdings senkt das Vorhandensein des Katalysators die erforderliche Regenerationstemperatur, verkürzt die Regenerationszeit und reduziert den Kraftstoffverbrauch.
3. Service-Regeneration
Prozess: Wenn das Fahrzeug ständig auf kurzen Strecken oder bei niedriger Geschwindigkeit betrieben wird und die aktive Regeneration nicht abgeschlossen werden kann, muss das Servicepersonal spezielle Ausrüstung verwenden, um eine Zwangsregeneration durchzuführen.

Wichtigste Herausforderungen und Überlegungen
1. Ascheansammlung: Additive aus Motoröl (wie Kalzium, Zink, Phosphor, Schwefel usw.) erzeugen bei der Verbrennung nicht brennbare Asche. Die Asche verstopft dauerhaft die DPF-Kanäle und führt zu einem allmählichen Anstieg des Gegendrucks. Dies ist der ultimative begrenzende Faktor für die Lebensdauer des DPF und erfordert eine regelmäßige Demontage, Reinigung oder einen Austausch (normalerweise nach mehreren hunderttausend Kilometern).
2. Katalysatorvergiftung: Substanzen wie Schwefel und Phosphor können die Katalysatorbeschichtung des DPF vergiften und so dessen katalytische Aktivität verringern.
3. Wärmemanagement: Die Temperaturkontrolle während der aktiven Regeneration ist entscheidend. Zu hohe Temperaturen können dazu führen, dass das DPF-Substrat aufgrund thermischer Belastung schmilzt oder reißt.
4. Kraftstoffqualität: Kraftstoff mit hohem Schwefelgehalt kann die Leistung des Katalysators erheblich beeinträchtigen und eine erhöhte Sulfatasche erzeugen.
