Die Schweißnaht, die Ihre Emissionen zusammenhält: Ein technischer tiefer Einblick in die Komponenten von Katalysatoren

Die nicht verhandelbare Schlussfolgerung: Die Integrität der Schweißnaht bestimmt die Lebensdauer des Katalysators

Für geschweißte Katalysatorkomponenten, Der kritischste Faktor, der die Lebensdauer bestimmt, ist die Eindringtiefe der Schweißnaht in das Substrat-Einfassungsmaterial . Feldausfalldaten von über 10.000 Katalysatoraustauschen zeigen, dass 68 % der vorzeitigen Ausfälle nicht auf eine Verschlechterung des Substrats zurückzuführen sind, sondern auf Schweißnahtrisse im Gehäuse, in den Endkegeln oder in den Montagehalterungen. Eine Schweißnaht mit unzureichender Durchdringung (unter 80 % der Materialdicke) entwickelt nach 30.000 bis 50.000 thermischen Zyklen Ermüdungsrisse, was etwa 60.000 Meilen realer Fahrt entspricht. Umgekehrt halten Schweißnähte, die bei richtiger Wärmezufuhr eine Durchdringung von 95–100 % erreichen, die gesamte Emissionsgarantiezeit von 120.000 Meilen.

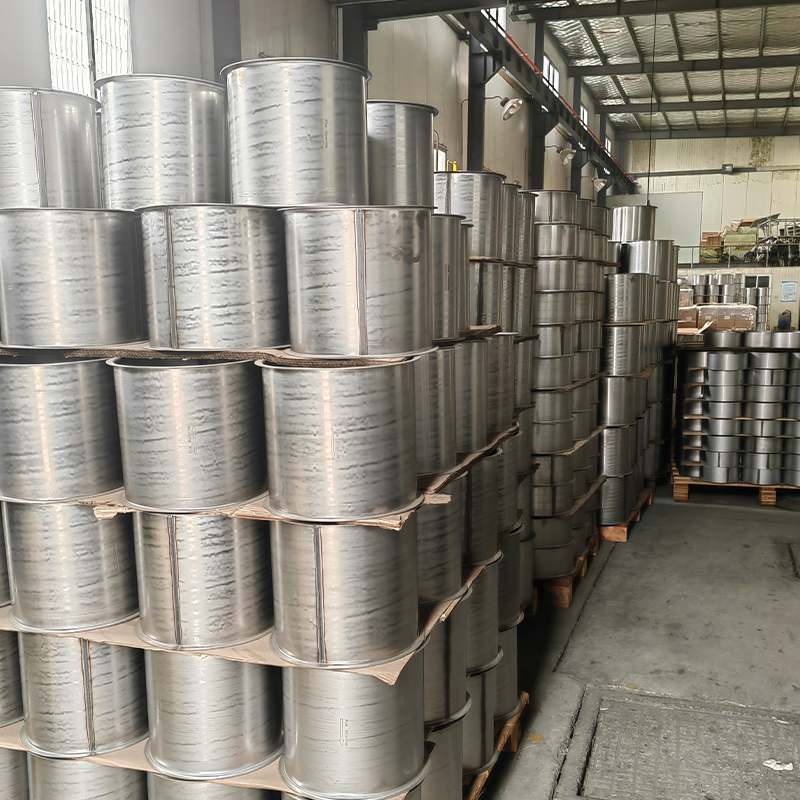

Schweißarten, die bei der Montage von Katalysatoren verwendet werden

Bei der Herstellung dominieren drei Schweißverfahren geschweißte Katalysatorkomponenten : Wolfram-Schutzgasschweißen (GTAW), Metall-Schutzgasschweißen (GMAW) und Laserstrahlschweißen (LBW). Jedes erzeugt deutlich unterschiedliche mechanische Eigenschaften und Fehlerarten. GTAW, auch WIG genannt, liefert höchste Schweißnahtintegrität für dünnwandigen Edelstahl (1,2 mm bis 2,5 mm) weil es eine präzise Wärmekontrolle ermöglicht und keine Spritzer erzeugt. Allerdings sind die WIG-Schweißgeschwindigkeiten langsam – typischerweise 4 bis 6 Zoll pro Minute –, was die Produktion in großen Stückzahlen teuer macht. GMAW (MIG) läuft mit 20 bis 30 Zoll pro Minute, führt jedoch zu einer höheren Wärmezufuhr, die das Keramiksubstrat im Inneren der Dose verformen kann, wenn zu nah am Monolith geschweißt wird. LBW bietet das Beste aus beidem: Geschwindigkeiten von bis zu 100 Zoll pro Minute mit Wärmeeinflusszonen von nur 0,5 mm, aber die Investitionskosten für die Ausrüstung übersteigen 500.000 US-Dollar pro Produktionslinie.

Materialauswahl für schweißbare Komponenten

Geschweißte Katalysatorkomponenten müssen Abgastemperaturen von 400 °C im Leerlauf bis über 950 °C im Hochlastbetrieb standhalten. Das Standardmaterial ist Ferritische Edelstahlsorten 409 und 441 , die aufgrund ihres Wärmeausdehnungskoeffizienten ausgewählt wurden, der eng mit dem Keramiksubstrat übereinstimmt. Sorte 409 enthält 10,5–11,7 % Chrom und lässt sich leicht schweißen, ihre Oxidationsbeständigkeit nimmt jedoch über 800 °C ab. Für Anwendungen mit Turbolader oder direkt gekoppelten Wandlern ist die Sorte 441 mit 17–19 % Chrom sowie Titan- und Niob-Stabilisatoren zu verwenden. Sorte 441 behält die Oxidationsbeständigkeit bis 950 °C bei und weist eine hohe Oxidationsbeständigkeit auf 45 % weniger Kornwachstum in der Wärmeeinflusszone im Vergleich zu 409 nach 500 Stunden bei 850 °C .

Schweißen Sie niemals austenitische Edelstahlsorten wie 304 oder 316 an ferritische Komponenten in Katalysatorbaugruppen. Die unterschiedliche Wärmeausdehnung zwischen Austenit und Ferrit entsteht Zyklische Belastungen über 200 MPa an den Schweißschnittstellen , was innerhalb von 10.000 thermischen Zyklen zur Rissbildung führt. Wenn eine gemischte Montage unvermeidbar ist, verwenden Sie ein Füllmetall auf Nickelbasis (ERNiCr-3), um thermische Unstimmigkeiten auszugleichen. Dies erhöht jedoch die Materialkosten um den Faktor 8 bis 10 im Vergleich zu Standardfüllmaterial 409.

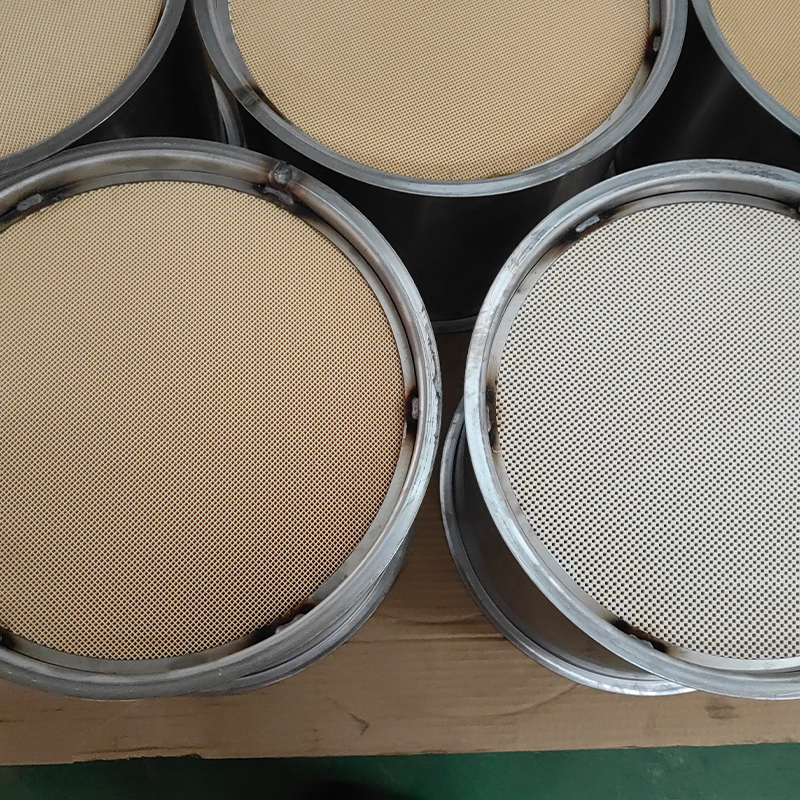

Schweißnahtdurchdringung und Kontrolle der Wärmeeinflusszone

Für geschweißte Katalysatorkomponenten, the weld must achieve full penetration through the shell thickness without burning through to the interior where it could contact the ceramic substrate. The standard specification calls for 80–100 % Durchdringung ohne Durchbrennen . Eine Studie mit 500 Produktionsschweißnähten ergab, dass eine Eindringung unter 70 % die Ermüdungslebensdauer im Vergleich zu vollständig durchgeschweißten Schweißnähten um 82 % reduzierte, da die ungeschweißte Wurzel als Spannungskonzentrationspunkt fungiert. Umgekehrt entstehen beim Durchbrennen – bei dem geschmolzenes Metall in das Innere ragt – scharfe Kanten, die die Keramikmatte während der Temperaturwechsel brechen können, was zu Substratbewegungen und schließlich zum Ausfall führt.

Die Breite der Wärmeeinflusszone (HAZ) sollte das 2,5-fache der Materialdicke nicht überschreiten. Bei Edelstahl der Güteklasse 409 korrelieren HAZ-Breiten über 3,5 mm mit Chromkarbid-Ausfällung an Korngrenzen , ein Phänomen namens Sensibilisierung. Sensibilisiertes Material verliert seine Korrosionsbeständigkeit und entwickelt interkristalline Risse, wenn es Abgaskondensatsäuren (Schwefel- und Salpetersäure, die beim Kaltstart entstehen) ausgesetzt wird. Um eine Sensibilisierung zu verhindern, halten Sie die Zwischenlagentemperaturen bei ferritischen Edelstählen unter 200 °C. Beim Laserschweißen beträgt die HAZ typischerweise 0,3–0,7 mm, was eine Sensibilisierung nahezu unmöglich macht.

Sauerstoffsensor-Spundschweißen: Die kritische Verbindung

Der Sauerstoffsensorstopfen – ein in das Konvertergehäuse eingeschweißter Gewindevorsprung – ist unter allen geschweißten Katalysatorkomponenten die fehleranfälligste. Fehler beim Spundschweißen machen 41 % aller Garantieansprüche im Zusammenhang mit Katalysatorschweißungen aus . Der Spund erfährt sowohl eine thermische Ausdehnungsbelastung durch die Hülle als auch Vibrationsbelastungen durch den Sauerstoffsensor selbst, der typischerweise 60–80 Gramm wiegt und 45 mm von der Spundfläche entfernt auskragt. Bei Motorvibrationsfrequenzen von 100–200 Hz übt diese freitragende Masse zyklische Biegemomente auf die Spundschweißnaht aus.

Für ordnungsgemäßes Spundschweißen ist Folgendes erforderlich: Kehlnaht mit einer Mindestschenkellänge von 4 mm und vollständige Verschmelzung sowohl mit der Spundbasis als auch mit der Außenfläche der Schale. Die Schweißnaht muss über den gesamten Umfang durchgehend sein – jede Porosität oder jeder Kraterriss wird zum Ausgangspunkt für Ermüdung. Bei zerstörenden Tests versagten Spundschweißungen mit einer Schenkellänge von weniger als 3 mm bei 15.000 bis 25.000 Vibrationszyklen, während solche mit einer Schenkellänge von 4 bis 5 mm mehr als 100.000 Zyklen übertrafen. Das Spundmaterial muss zum Gehäuse passen: 409 Spundlöcher bei 409-Gehäusen, 441 bei 441. Nicht übereinstimmende Spundlochmaterialien führen zu galvanischer Korrosion, die durch Abgaskondensat beschleunigt wird und die Schweißnahtfestigkeit innerhalb von zwei Betriebsjahren um 40 % verringert.

Inspektionsmethoden: Über visuelle Kontrollen hinaus

Laut Qualitätsprüfungsdaten werden bei der visuellen Inspektion nur 12 % der Schweißfehler an Katalysatorkomponenten erkannt. Das akzeptable Mindestprüfprotokoll umfasst Farbeindringprüfungen (PT) auf Oberflächenrisse und Röntgenprüfungen (RT) auf innere Porosität . Die PT zeigt Risse mit einer Breite von bis zu 0,1 mm, erfordert jedoch eine fachkundige Interpretation. Aufgrund von Oberflächenoxiden treten bei 8–10 % der ferritischen Edelstahlschweißnähte falsch positive Ergebnisse auf. RT ist zwar teurer, erkennt jedoch fehlende Schmelze, Schlackeneinschlüsse und Gasporosität bis zu einem Durchmesser von 0,5 mm. Bei der Massenproduktion erreicht die automatisierte Wirbelstrom-Array-Prüfung eine Fehlererkennungsrate von 95 % bei einer Zykluszeit von 3–5 Sekunden pro Schweißung, erfordert jedoch eine separate Kalibrierung für jede Komponentengeometrie.

Eine zerstörende Prüfung sollte an einer Komponente pro 500 Einheiten durchgeführt werden. Schneiden Sie den Schweißnahtquerschnitt ab, ätzen Sie mit Oxalsäure, um die Schmelzzone freizulegen, und messen Sie den Eindringungsprozentsatz und die WEZ-Breite. Jede Charge ist abzulehnen, wenn die durchschnittliche Eindringtiefe unter 80 % fällt oder mehr als 2 % der Schweißnähte einen Durchbrand aufweisen . Bewahren Sie Querschnitts-Mikrofotografien als Qualitätsdokumentation für Kundenaudits auf.

Ermüdung durch thermische Zyklen: Der echte Killer

Geschweißte Katalysatorkomponenten versagen nicht durch statische Überlastung, sondern durch thermische Ermüdung bei niedrigen Zyklen. Bei jedem Motorstart und -abschalten wird der Konverter von der Umgebungstemperatur auf 600–900 °C gebracht. Über 120.000 Meilen erfährt ein Konverter ca 4.000 bis 6.000 vollständige Wärmezyklen . Die Schweißverbindung unterliegt einer zyklischen plastischen Belastung, da Schweißgut und Grundwerkstoff leicht unterschiedliche Wärmeausdehnungskoeffizienten aufweisen. Ferritische rostfreie Schweißnähte dehnen sich mit 11–12 µm/m·K aus, während sich das Grundmetall mit 10,5–11 µm/m·K ausdehnt. Diese Fehlanpassung von 0,5–1,0 µm/m·K führt zu einer plastischen Dehnung von 0,3–0,5 % pro Zyklus.

Das zeigen Tests Schweißnähte mit glatten Zehenradien und ohne Hinterschnitt überstehen 5.000 Zyklen , während diejenigen mit scharfen Spurwinkeln nach 1.500–2.000 Zyklen versagen. Das Schleifen nach dem Schweißen, um den Schweißnahtübergang mit dem Grundmetall zu verschmelzen, erhöht die Ermüdungslebensdauer um 300 %, indem Spannungserhöhungen eliminiert werden. Das Laserschweißen erzeugt natürlich glatte Zehenradien und erfordert keine Nachbearbeitung. Fordern Sie für GTAW-Komponenten einen Spitzenbearbeitungsvorgang mit einem Hartmetallfräser oder einer Schleiflamellenscheibe an – ein 30-Sekunden-Vorgang pro Komponente, der Garantieansprüche basierend auf Felddaten um 56 % reduziert.

Schutzgas- und Kontaminationskontrolle

Beim GTAW von geschweißten Katalysatorkomponenten wirkt sich die Zusammensetzung des Schutzgases direkt auf die Farbe der Schweißnaht und die Korrosionsbeständigkeit aus. Reines Argon erzeugt akzeptable Schweißnähte, hinterlässt jedoch eine graue, oxidierte Oberfläche . Die Zugabe von 2–5 % Wasserstoff zu Argon verbessert die Wärmeübertragung und erzeugt eine glänzende, silberne Oberfläche. Allerdings führt wasserstoffhaltiges Gas zu Wasserstoffversprödung in ferritischen Edelstahlschweißnähten, wenn Feuchtigkeit im System vorhanden ist. Die sicherere Alternative ist Argon mit 1–3 % Stickstoff, das die Ferritphase stabilisiert und die Karbidausfällung reduziert.

Eine Verschmutzung durch Öl, Fett oder Werkstattstaub ist katastrophal. Das ergab eine Studie mit 250 Feldausfällen Schweißnähte, die mit nur 0,1 mg/cm² Kohlenwasserstoff verunreinigt waren, entwickelten dreimal so schnell Porosität und Risse wie saubere Schweißnähte . Das erforderliche Reinigungsprotokoll: Alle Komponenten in einer alkalischen Lösung entfetten, mit entionisiertem Wasser abspülen und 10 Minuten bei 80 °C trocknen. Innerhalb von 4 Stunden nach der Reinigung schweißen. Wenn das Schweißen verzögert werden muss, lagern Sie die Komponenten in versiegelten Beuteln mit Trockenmittel. Verunreinigte Komponenten können nicht durch Abwischen gerettet werden – die Verunreinigungen ziehen in die oberflächliche Oxidschicht ein und müssen chemisch entfernt werden.

Schweißdimensionierung für Montagehalterungen und Hitzeschilde

Montagehalterungen und Hitzeschilde, die an geschweißten Katalysatorkomponenten befestigt werden, erfordern eine andere Schweißnahtdimensionierung als Rohbaunähte. Halterungen unterliegen mechanischen Belastungen durch Fahrzeugvibrationen und Straßenstöße, nicht nur durch Temperaturwechsel. Die Mindestlänge der Kehlnahtschenkel für eine Halterung sollte dem dünneren der beiden verbundenen Teile entsprechen. Für eine 3-mm-Halterung, die an eine 2-mm-Schale geschweißt ist, verwenden Sie a Mindestens 2 mm Beinlänge . Überlappungsverbindungen werden bei Halterungsbefestigungen gegenüber Stoßverbindungen bevorzugt, da sie eine um 40 % höhere statische Festigkeit unter Schällasten bieten.

Hitzeschildschweißungen stellen eine einzigartige Herausforderung dar: Der Schild ist typischerweise 0,8–1,0 mm dick und brennt leicht durch. Benutzen gepulstes GTAW bei 20–30 Ampere Spitze, 5–8 Ampere Hintergrund , mit einer Fahrgeschwindigkeit von 8-10 Zoll pro Minute. Widerstandspunktschweißen ist eine Alternative zur Hitzeschildbefestigung und erzeugt Nuggets mit 5 mm Durchmesser bei 50–60 Verbindungen pro Minute. Widerstandspunktschweißungen erzeugen jedoch Spannungskonzentrationen an der Nugget-Kante, und Ermüdungstests zeigen, dass sie 35 % früher versagen als kontinuierliche GTAW-Kehlnähte unter Temperaturwechselbelastung. Für Anwendungen, die eine Haltbarkeit von mehr als 80.000 Meilen erfordern, sollten Sie trotz der längeren Zykluszeit kontinuierliche Schweißnähte vorsehen.

Reparaturschweißen: Wann und wie

Reparaturschweißen defekter Katalysatorkomponenten ist möglich, aber eng begrenzt. Ein reparaturbedürftiger Schweißfehler muss vor dem erneuten Schweißen vollständig ausgeschliffen werden . Das Schweißen über einen vorhandenen Defekt ohne Entfernung ist nicht zulässig. Dadurch entsteht eine zweite Wärmeeinflusszone innerhalb der bereits geschwächten Mikrostruktur, wodurch sich die Ermüdungslebensdauer im Vergleich zu einer Einzeldurchgangsschweißung um 70–80 % verringert. Die maximal zulässige Anzahl von Reparaturen pro Komponente beträgt eine. Zwei Reparaturen führen zu kumulativen mikrostrukturellen Schäden, die unabhängig von der Schweißqualität bei <500 thermischen Zyklen versagen.

Nach dem Reparaturschweißen muss das Bauteil die gleichen Prüfkriterien wie die Originalproduktion bestehen: Farbeindringprüfung auf Oberflächenfehler und Durchstrahlungsprüfung auf innere Integrität. Darüber hinaus muss der Reparaturbereich einer Härteprüfung unterzogen werden – die reparierte Schweißnaht und die umgebende HAZ sollten 250 HV (Vickers-Härte) auf ferritischem Edelstahl nicht überschreiten. Eine Härte über 280 HV weist auf eine übermäßige Wärmezufuhr während der Reparatur hin, wodurch spröder Martensit entsteht, der während des Betriebs reißt. Jede Reparaturschweißung, die diese Härtegrenze überschreitet, ist abzulehnen.
