Der DOC: Diesels am meisten missverstandenes Emissionsgerät

Der DOC ist die erste Verteidigungslinie bei der Diesel-Emissionskontrolle

Ein Dieseloxidationskatalysator (DOC) ist ein Emissionskontrollgerät, das in das Abgassystem von Dieselmotoren eingebaut wird. Seine Hauptfunktion besteht darin, schädliche Schadstoffe – Kohlenmonoxid (CO), unverbrannte Kohlenwasserstoffe (HC) und einen Teil der Partikel – durch katalytische Oxidationsreaktionen in Kohlendioxid (CO₂) und Wasserdampf umzuwandeln. In den meisten modernen Diesel-Nachbehandlungssystemen sitzt der DOC vor dem Abgaskamin, vor dem Dieselpartikelfilter (DPF) und dem System der selektiven katalytischen Reduktion (SCR).

Der DOC erreicht bei normalen Betriebstemperaturen typischerweise einen CO-Umwandlungswirkungsgrad von 90 % oder mehr und einen HC-Umwandlungswirkungsgrad zwischen 80 und 95 %. Über die direkte Schadstoffumwandlung hinaus erfüllt es eine sekundäre, aber ebenso wichtige Funktion: Es erzeugt ausreichend Abgaswärme, um eine aktive DPF-Regeneration auszulösen – den Prozess, bei dem angesammelter Ruß aus dem stromabwärts gelegenen Filter verbrannt wird.

Für Flottenmanager, Dieseltechniker und Gerätebetreiber, deren Fahrzeuge und Maschinen weltweit strengere Emissionsstandards einhalten müssen, ist es wichtig zu verstehen, wie ein DOC funktioniert, was seine Leistung beeinträchtigt und wie Fehler diagnostiziert werden.

Wie der katalytische Oxidationsprozess tatsächlich funktioniert

Im Inneren des DOC befindet sich ein Monolithsubstrat – typischerweise eine Wabenstruktur aus Cordierit-Keramik oder Metallfolie – beschichtet mit einer Washcoat-Schicht, die Edelmetalle, hauptsächlich Platin (Pt) und Palladium (Pd), enthält. Diese Metalle wirken als Katalysatoren, das heißt, sie ermöglichen chemische Reaktionen, ohne selbst verbraucht zu werden.

Wenn heiße Abgase durch die engen Kanäle des Monolithen strömen, laufen drei Hauptreaktionen ab:

• CO-Oxidation: 2CO O₂ → 2CO₂ – Kohlenmonoxid wird in Kohlendioxid umgewandelt
• HC-Oxidation: CₓHᵧ O₂ → CO₂ H₂O – unverbrannte Kraftstoffbestandteile werden abgebaut
• KEINE Oxidation: 2NO O₂ → 2NO₂ – ein Teil des Stickoxids wird in Stickstoffdioxid umgewandelt, was später die passive DPF-Regeneration ermöglicht und die SCR-Leistung nachgeschaltet optimiert

Diese Reaktionen sind exotherm – sie setzen Wärme frei. Während aktiver DPF-Regenerationszyklen kann der DOC die Abgastemperatur um 100–250 °C über die Temperatur des einströmenden Abgases erhöhen, indem er eingespritzten Kohlenwasserstoffkraftstoff oxidiert. Durch diesen kontrollierten Temperaturanstieg wird angesammelter Ruß aus dem DPF verbrannt, wobei die Temperaturen typischerweise 550–650 °C erreichen.

Der Anspringtemperaturschwellenwert

Katalytische Reaktionen in einem DOC laufen unterhalb einer kritischen Temperatur, der so genannten Light-off-Temperatur – typischerweise zwischen 150 °C und 250 °C, je nach spezifischer Katalysatorformulierung und Edelmetallbeladung, nicht effizient ab. Unterhalb dieser Schwelle sinkt die Umwandlungseffizienz stark und die Schadstoffe gelangen weitgehend unreagiert durch. Aus diesem Grund wirken sich kurze Kaltstartfahrten, längere Leerlaufphasen bei geringer Last und Stop-and-Go-Fahrzyklen in der Stadt besonders negativ auf die DOC-Wirksamkeit und die Einhaltung der Emissionsvorschriften insgesamt aus.

Rolle des DOC innerhalb des vollständigen Diesel-Nachbehandlungssystems

Bei der modernen Dieselnachbehandlung handelt es sich nicht um ein einzelnes Gerät, sondern um ein abgestuftes System. Der DOC arbeitet nicht isoliert – seine Ausgänge wirken sich direkt auf die Leistung jeder nachgeschalteten Komponente aus. Das Missverständnis dieser gegenseitigen Abhängigkeit ist einer der häufigsten Gründe dafür, dass Flottenbetreiber Fehler im Abgassystem falsch diagnostizieren.

Ein geschädigter DOC lässt nicht einfach mehr CO und HC aus dem Auspuffrohr austreten – er entzieht dem DPF die Regenerationswärme, stört das vom SCR-System benötigte NO:NO₂-Gleichgewicht und kann eine Kaskade von Fehlercodes auslösen, die scheinbar nichts mit dem DOC selbst zu tun haben. In der Praxis sind bis zu 40 % der DPF-bezogenen Fehlerereignisse, die in Flottendiagnosestudien ermittelt wurden, eher auf eine vorgeschaltete DOC-Verschlechterung als auf einen DPF-Ausfall zurückzuführen.

Ursachen für DOC-Verschlechterung und vorzeitigen Ausfall

A Dieseloxidationskatalysator ist so konzipiert, dass es unter ordnungsgemäßen Betriebsbedingungen die gesamte Lebensdauer des Fahrzeugs hält – typischerweise 200.000 bis 500.000 km bei schweren Einsätzen auf der Autobahn. In der Praxis beschleunigen mehrere betriebs- und kraftstoffbezogene Faktoren die Verschlechterung deutlich vor diesen Intervallen.

Thermischer Abbau (Sintern)

Bei dauerhafter Einwirkung von Abgastemperaturen über 700–750 °C kommt es zur Agglomeration der Edelmetallkatalysatorpartikel (Platin und Palladium) – ein Prozess, der als Sintern bezeichnet wird. Wenn sich die Partikel zusammenballen, verringert sich die Gesamtoberfläche, die für die katalytische Reaktion zur Verfügung steht, wodurch sich die Umwandlungseffizienz dauerhaft verringert. Aggressive oder schlecht gesteuerte DPF-Regenerationszyklen sind eine der Hauptursachen für thermische Überlastung im DOC.

Chemische Vergiftung

Mehrere in Dieselkraftstoff und Motoröl enthaltene Verbindungen blockieren oder deaktivieren die katalytische Oberfläche physikalisch:

• Schwefel: Schwefeldioxid (SO₂) aus Kraftstoff mit hohem Schwefelgehalt reagiert mit dem Washcoat unter Bildung von Sulfaten, die aktive Katalysatorstellen maskieren. Diesel mit niedrigem Schwefelgehalt (≤ 10 ppm), der in den meisten Regionen vorgeschrieben ist, verringert dieses Risiko erheblich, aber bei Maschinen und Schiffen, die nicht für den Straßenverkehr bestimmt sind, sind Kraftstoffe häufig immer noch mit Kraftstoffen mit höherem Schwefelgehalt konfrontiert.
• Phosphor: Phosphorhaltige Motoröladditive (aus Zinkdialkyldithiophosphat / ZDDP) lagern sich bei Ölverbrauchsereignissen auf der Washcoatoberfläche ab und blockieren den Zugang des Katalysators zu den Abgasen.
• Zink und Kalzium: Zusätzliche aus Öl gewonnene Verbindungen, die sich mit der Zeit ansammeln und die Porosität des Washcoats verringern.

Physischer Schaden

Das keramische Monolithsubstrat ist unter Stößen und Vibrationen mechanisch zerbrechlich. Geländeausrüstung, unsachgemäß montierte DOCs und Abgassysteme mit losen Anschlüssen können zu Rissen im Untergrund führen. Sogar Haarrisse verkürzen die Kontaktzeit des Abgases mit der Katalysatoroberfläche und schaffen Bypasskanäle, durch die unbehandelte Gase entweichen. Physische Schäden können nicht rückgängig gemacht werden – ein rissiger Untergrund muss vollständig ersetzt werden.

Diagnose eines defekten Diesel-Oxidationskatalysators

Ein DOC-Versagen stellt sich selten als einzelnes offensichtliches Symptom dar. Die Anzeichen sind in der Regel indirekter Natur und äußern sich in nachgeschalteten Systemfehlern, erhöhter Regenerationshäufigkeit oder Änderungen im Kraftstoffverbrauch. Ein strukturierter Diagnoseansatz verhindert Fehlidentifizierungen und unnötigen Komponentenaustausch.

1. Delta-Temperaturtest: Messen Sie die Abgastemperatur unmittelbar vor und nach dem DOC während der aktiven Kraftstoffeinspritzung (HC-Dosierung zur DPF-Regeneration). Ein gesunder DOC sollte einen Temperaturanstieg von mindestens 100 °C bewirken. Ein Anstieg unter 50 °C weist stark auf eine Verschlechterung des Katalysators hin. Dies ist der zuverlässigste Feldtest für die DOC-Leistung.
2. Überprüfung des OBD-Fehlercodes: Zu den häufigen Fehlercodes im Zusammenhang mit der DOC-Verschlechterung gehören solche, die sich auf einen Fehler bei der DPF-Regeneration, DPF-Differenzdruckfehler (durch unvollständige Regeneration) und Überwachungen für die Katalysatoreffizienz unterhalb des Schwellenwerts beziehen. In Euro 6- und EPA 2010-Systemen überwacht das OBD-System die DOC-Leistung über Temperatursensoren und meldet Effizienzverluste.
3. Visuelle und physische Inspektion: Entfernen Sie den DOC und prüfen Sie ihn auf Risse im Substrat, Verfärbungsmuster, die auf thermische Hotspots hinweisen, und sichtbare Verunreinigungen auf der Einlassfläche. Starke graue oder weiße Ablagerungen auf der Einlassfläche deuten auf eine Phosphor- oder Sulfatvergiftung hin. Schwarze, ölige Ablagerungen weisen auf Kohlenwasserstoffverschmutzung durch übermäßigen Kaltlauf hin.
4. Abgasanalyse: Messen Sie mit einem tragbaren Abgasanalysator die CO- und HC-Konzentrationen am Auspuff während eines stationären Fahrzyklus. Erhöhte CO-Werte über 0,1 Vol.-% oder HC-Werte über 100 ppm unter warmen Betriebsbedingungen weisen auf eine unzureichende DOC-Umwandlung hin.
5. Gegendruckprüfung: Ein verstopftes oder teilweise kollabiertes DOC-Substrat erzeugt einen messbaren Gegendruck im Abgas. Ein erhöhter Gegendruck vor dem DPF ohne entsprechende Erklärung der DPF-Rußlast deutet auf eine DOC-Einschränkung hin.

DOC-Spezifikationen für alle Emissionsstandards

Da sich die Emissionsvorschriften weltweit verschärft haben, haben sich DOC-Designs weiterentwickelt, um anspruchsvollere Umwandlungsziele zu erfüllen und in größeren Temperaturbereichen zu arbeiten. Die folgende Tabelle vergleicht, wie sich die DOC-Anforderungen in den wichtigsten Regulierungsrahmen verändert haben.

Verlängerung der DOC-Lebensdauer durch betriebliche Praxis

Der Austausch von Katalysatoren ist kostspielig – hochbelastbare DOC-Baugruppen haben aufgrund des Metallgehalts der Platingruppe einen erheblichen Materialwert, und der Arbeitsaufwand für den Austausch erhöht die Gesamtkosten zusätzlich. Betriebspraktiken, die die Gesundheit des Katalysators erhalten, sind weitaus wirtschaftlicher als der reaktive Austausch.

Kraftstoff- und Ölqualitätsmanagement

Die Verwendung von Diesel mit extrem niedrigem Schwefelgehalt (ULSD) mit einem Schwefelgehalt von 10–15 ppm oder weniger ist die wirksamste kraftstoffseitige Maßnahme zum Schutz der Lebensdauer des DOC-Katalysators. Ebenso wichtig ist die Auswahl eines Motoröls mit einer Low-SAPS-Spezifikation (Sulfatasche, Phosphor, Schwefel) – in modernen Hochleistungsdieselanwendungen als CJ-4, CK-4 oder gleichwertig bezeichnet. In Flottenversuchen konnte gezeigt werden, dass der Wechsel von einem herkömmlichen Motoröl zu einer Low-SAPS-Formulierung die Ablagerungen durch Katalysatorvergiftung über 100.000-km-Intervalle um 60–70 % reduziert.

Vermeiden Sie einen längeren Betrieb bei niedrigen Temperaturen

Längerer Leerlauf und Leichtlastbetrieb halten die Abgastemperaturen unter der DOC-Anspringschwelle und ermöglichen so die Ansammlung von Kohlenwasserstoffen und Kohlenmonoxid auf der Katalysatoroberfläche und im DPF. Wenn die Arbeitszyklen nicht geändert werden können, bieten Motorenhersteller Leerlaufabschaltsteuerungen und Zusatzheizsysteme an, die speziell darauf abzielen, die Abgastemperaturen während längerer Stillstandszeiten aufrechtzuerhalten.

Regelmäßige Inspektion und Reinigung

Im Gegensatz zu DPFs können DOCs nicht thermisch regeneriert werden, um vergiftete Katalysatoroberflächen wiederherzustellen. Allerdings kann Kohlenwasserstoffverschmutzung – eine sanftere, reversible Form der Verunreinigung – manchmal durch einen kontrollierten Hochtemperatur-Abgaskreislauf teilweise beseitigt werden. Substratreinigungsdienste mit speziellen wässrigen Waschprozessen sind von Emissionssystem-Service-Spezialisten erhältlich und können in leicht kontaminierten Einheiten die teilweise Effizienz wiederherstellen, allerdings können sie die Sinterung oder schwere chemische Vergiftung nicht rückgängig machen.

Off-Road- und stationäre Motoranwendungen

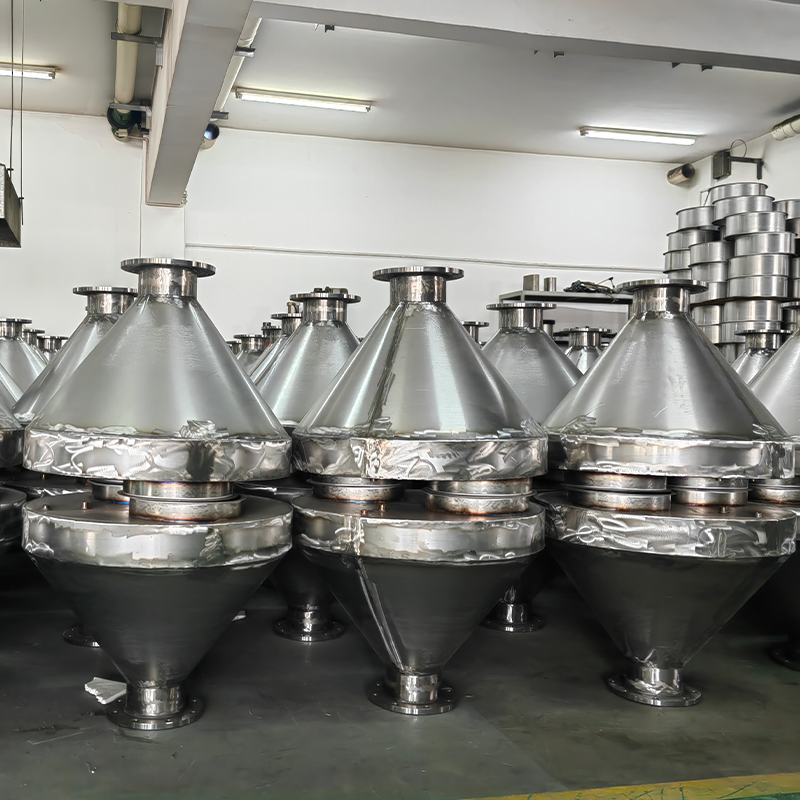

Während die DOC-Technologie häufig mit Lastkraftwagen und Bussen im Straßenverkehr in Verbindung gebracht wird, ist sie auch in Off-Road- und stationären Dieselanwendungen, einschließlich Baumaschinen, Landmaschinen, Schiffsmotoren und Stromaggregaten, vorhanden – und oft noch anspruchsvoller.

Offroad-Einsatzzyklen stellen besondere DOC-Herausforderungen dar, die sich von der Nutzung auf der Autobahn unterscheiden:

• Geräte, die mit anhaltend niedriger Last betrieben werden – etwa ein Generator, der mit 20–30 % Kapazität läuft – erzeugen chronisch niedrige Abgastemperaturen, die oft über längere Zeiträume unter der DOC-Anspringschwelle bleiben
• Die Kraftstoffqualität in abgelegenen und sich entwickelnden Märkten weist häufig einen höheren Schwefelgehalt auf als ULSD auf Autobahnen, was die Schwefelvergiftung beschleunigt
• Die Vibrationswerte in Bergbau- und Baumaschinen sind wesentlich höher als auf der Straße, was das Risiko eines Untergrundbruchs erhöht, wenn Montage- und Dichtungskomponenten nicht ordnungsgemäß gewartet werden
• Die Tier-4-Final- und Stufe-V-Normen für den Nichtstraßenverkehr erfordern vollständige DOC-DPF-SCR-Stacks für Geräte über 56 kW, was für den Offroad-Sektor die gleichen Herausforderungen an die Systemkomplexität mit sich bringt, die Autobahnanwendungen seit 2010 bewältigen müssen

Bei stationären Generatoranwendungen unterschätzen viele Betreiber den DOC-Wartungsbedarf, da der Motor scheinbar auch dann zuverlässig läuft, wenn das Nachbehandlungssystem nachlässt. Die Prüfung der Einhaltung von Emissionen – die zunehmend bei Standortgenehmigungen und behördlichen Prüfungen erforderlich ist – ist oft der erste Moment, in dem ein DOC mit schlechter Leistung offiziell identifiziert wird, was manchmal zu erheblichen Strafen für die Einhaltung der Vorschriften führt.
