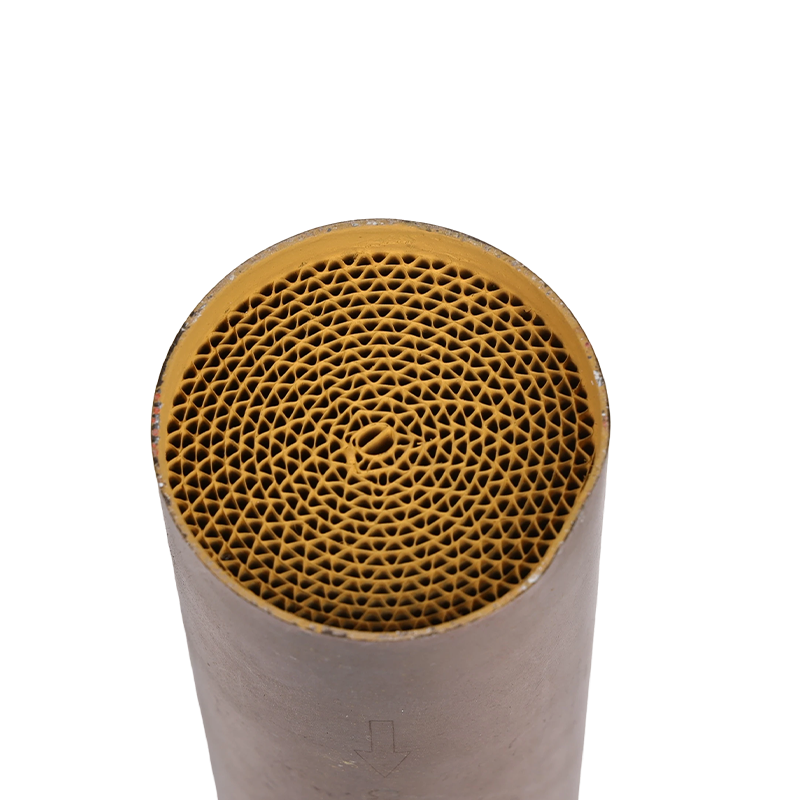

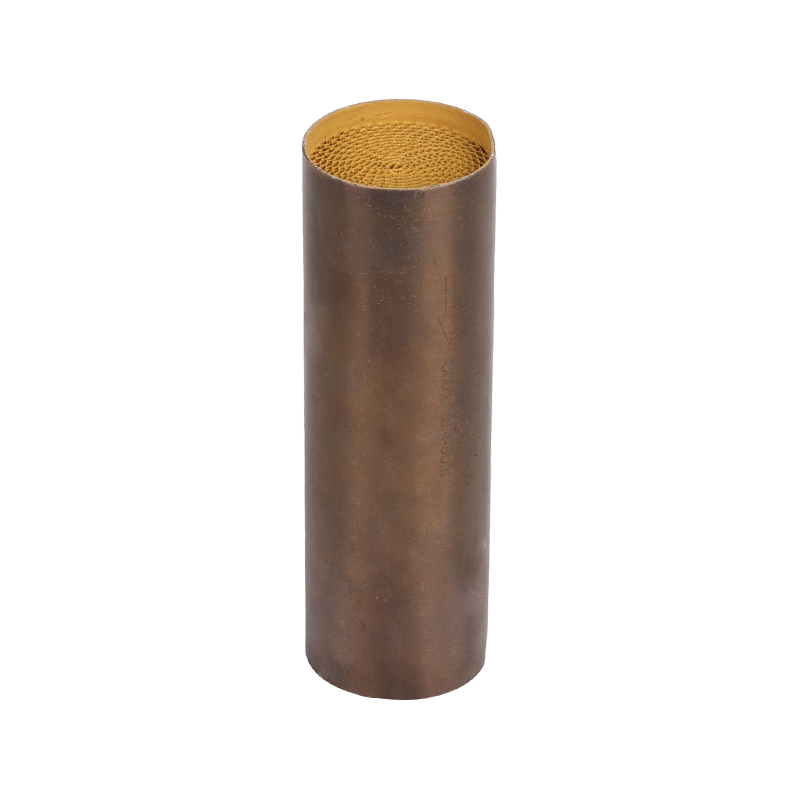

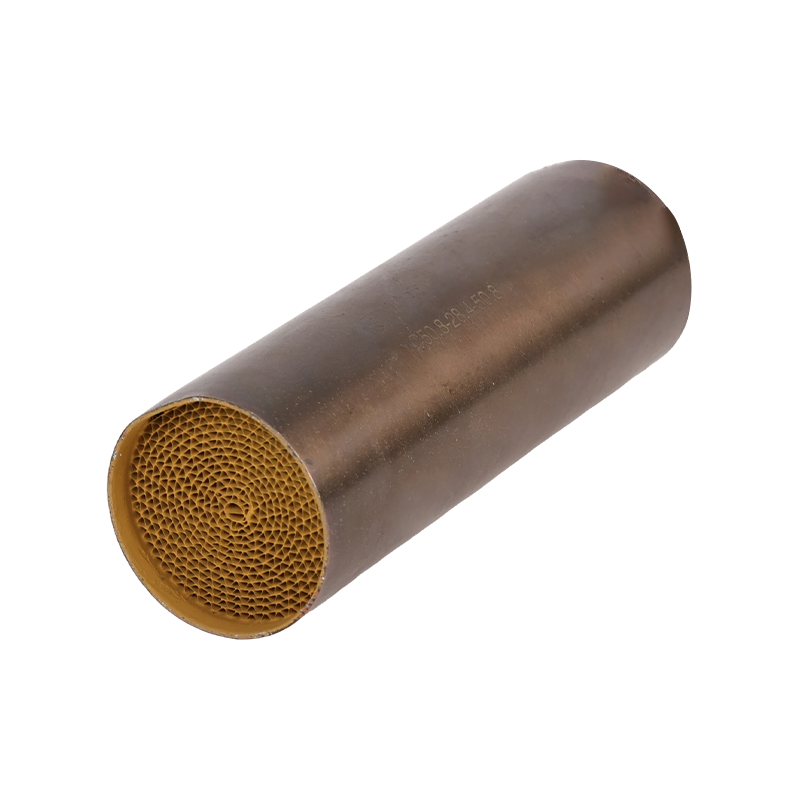

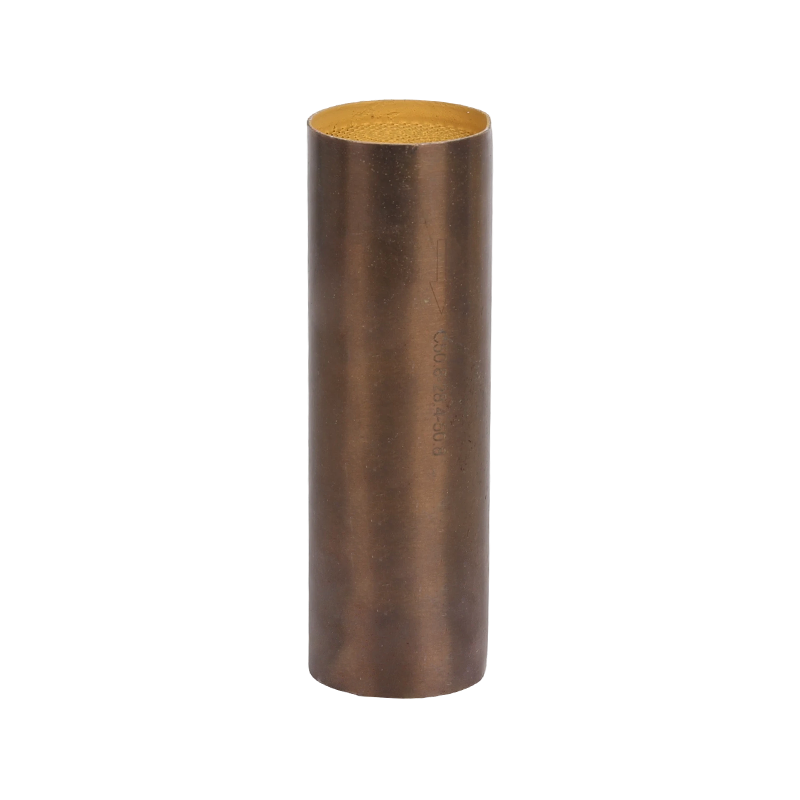

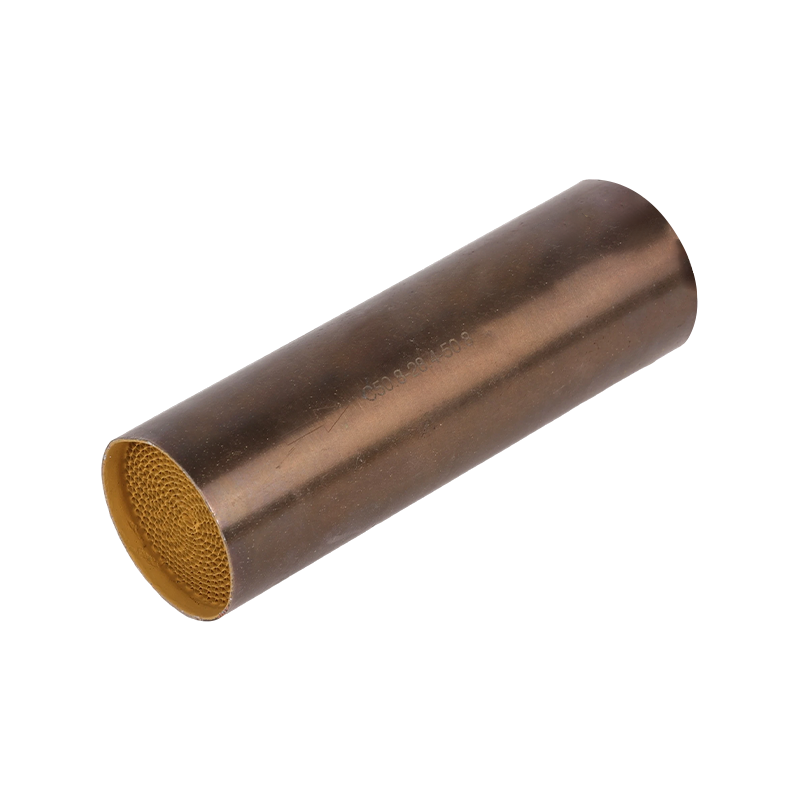

Kleines Metallsubstrat

Kernstruktur und Herstellungsprozess
1. Substratmaterial
Grundmaterial: Typischerweise aus Fe-Cr-Al-Legierungsfolie (Eisen-Chrom-Aluminium), einer speziellen hochtemperaturbeständigen Legierung.
Haupteigenschaften:
Oxidationsbeständigkeit bei hohen Temperaturen: Bei erhöhten Temperaturen bildet die Legierungsoberfläche einen dichten Schutzfilm aus α-Aluminiumoxid (α-Al₂O₃), der eine weitere Oxidation und Korrosion des Substrats verhindert.
Hervorragende Hitzebeständigkeit: Das Material hält einer längeren Einwirkung von Temperaturen über 1000 °C stand.
Kontrollierter Wärmeausdehnungskoeffizient: Durch die Zugabe von Spurenlegierungselementen kann der Wärmeausdehnungskoeffizient genau eingestellt werden, um die strukturelle Stabilität zu verbessern.
2. Herstellungsprozess
Folienverarbeitung: Die Fe-Cr-Al-Legierungsfolie wird auf die erforderliche Dicke gewalzt, typischerweise zwischen 0,03 mm und 0,08 mm.

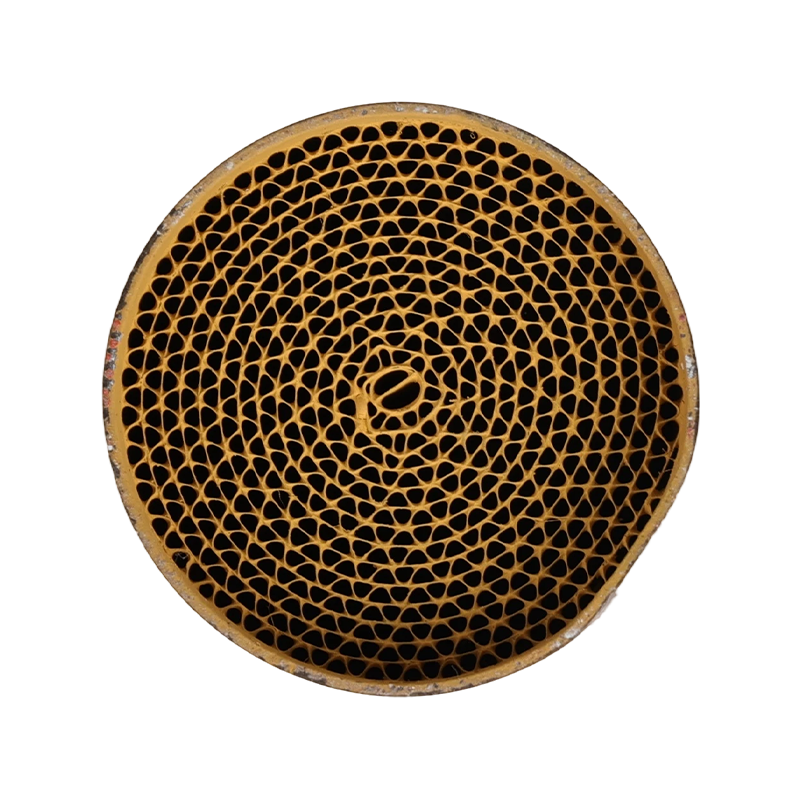

Formen und Schweißen: Die Folie wird abwechselnd zu gewellten und flachen Schichten geformt und dann zu zylindrischen oder ovalen Strukturen gewickelt. Die Kontaktpunkte werden durch Hochtemperaturlöten verbunden und bilden einen robusten Wabenmonolithen mit zahlreichen parallelen Kanälen.
Beschichtungsauftrag: Da die metallische Oberfläche glatt und chemisch inert ist, ist eine direkte Haftung der Beschichtung schwierig. Daher wird die Folienoberfläche einer Vorbehandlung – üblicherweise Hochtemperaturoxidation oder Sandstrahlen – unterzogen, um eine mikroskopisch aufgeraute Oberfläche zu erzeugen. Alternativ kann eine aluminisierte Schicht vorgeformt werden, um die Haftung der Washcoat-Schicht zu verbessern.

Herausragende Vorteile von Metallsubstraten
Im Vergleich zu herkömmlichen Cordierit-Keramiksubstraten bieten Metallsubstrate die folgenden bemerkenswerten Vorteile:
1. Außergewöhnliche mechanische Festigkeit und Schlagfestigkeit
Vorteil: Im Gegensatz zu Keramik reißen Metallsubstrate nicht unter Vibration, thermischer Belastung oder physikalischen Einwirkungen, was ein hohes Maß an Zuverlässigkeit gewährleistet.
Anwendung: Ideal für raue Betriebsumgebungen wie Motorräder, Geländefahrzeuge und Baumaschinen.
2. Extrem dünne Wandstärke und geringe thermische Masse
Wandstärke: Metallfolien können bis zu 0,03 mm dünn sein, während Keramiksubstrate typischerweise Wandstärken von 0,1–0,15 mm haben.
Vorteile:
Niedriger Gegendruck: Die dünneren Wände sorgen für einen gleichmäßigeren Abgasstrom und einen geringeren Widerstand, was sich positiv auf die Motorleistung auswirkt.
Schnelles Anspringen: Aufgrund der geringen thermischen Masse und der schnellen Erwärmung dünner Metallwände kann der Katalysator nach einem Kaltstart innerhalb von Sekunden die Anspringtemperatur erreichen. Diese Funktion ist entscheidend für die Reduzierung der Emissionen während der Kaltstartphase – dem kritischsten Zeitraum für die Emissionskontrolle.
3. Ausgezeichnete Wärmeleitfähigkeit
Vorteil: Die Wärme kann schnell über das gesamte Substrat übertragen werden, wodurch eine gleichmäßige Temperaturverteilung gewährleistet und eine lokale Überhitzung verhindert wird, die zum Sintern und Deaktivieren des Katalysators führen könnte. Eine verbesserte Wärmeübertragung über das Substrat fördert außerdem die Regeneration und beschleunigt katalytische Reaktionen.
4. Überlegene Temperaturwechselbeständigkeit
Vorteil: Metallsubstrate können plötzlichen Temperaturschwankungen im Abgassystem – wie schnelle Übergänge von Hochgeschwindigkeitsfahrt zu Leerlauf oder während der aktiven DPF-Regeneration – standhalten, ohne dass es zu strukturellen Schäden kommt.
5. Hohe Designflexibilität
Vorteil: Metallfolien können in verschiedene Formen (z. B. konische oder nicht kreisförmige Querschnitte) gewickelt werden, was eine bessere Nutzung unregelmäßiger Abgasräume und kompaktere Systemdesigns ermöglicht.

Nachteile und Herausforderungen von Metallsubstraten
1. Hohe Kosten: Durch die Verwendung spezieller Legierungsmaterialien und komplexer Herstellungsverfahren – insbesondere Hartlöten – sind Metallsubstrate deutlich teurer als Keramiksubstrate.
2. Herausforderungen bei der Beschichtungshaftung: Sicherzustellen, dass der Washcoat fest auf der Metalloberfläche haftet und gleichzeitig die Haltbarkeit unter intensiven Temperaturwechseln und Vibrationen beibehält, stellt eine große technische Herausforderung während der Produktion dar.
3. Oxidationsgrenzen bei hohen Temperaturen: Obwohl Metallsubstrate eine hervorragende Hitzebeständigkeit bieten, kann eine längere Einwirkung extrem hoher Temperaturen dazu führen, dass die schützende Oxidschicht abgebaut wird, was zur Oxidation oder Pulverisierung des Substrats führt. Dadurch bleibt ihre maximale Dauerbetriebstemperatur im Allgemeinen niedriger als die erstklassiger Keramikmaterialien.

Kernanwendungsszenarien
Aufgrund der oben genannten Vorteile und Einschränkungen sind Metallsubstrate nicht universell einsetzbar, leisten aber in bestimmten Bereichen, in denen sie ihre Stärken voll ausspielen können, eine außerordentlich gute Leistung:
1. Motorradkatalysatoren
Anforderung: Motorradmotoren erzeugen starke Vibrationen, haben einen begrenzten Einbauraum und reagieren sehr empfindlich auf Gewicht und Abgasgegendruck.
Übereinstimmung: Die hohe Festigkeit, das geringe Gewicht, die Vibrationsfestigkeit und das flexible Design von Metallsubstraten machen sie ideal für diese Bedingungen.
2. Enggekoppelte Katalysatoren
Anforderung: Um ein optimales Kaltstart-Emissionsverhalten zu erreichen, wird der Katalysator so nah wie möglich am Abgaskrümmer des Motors installiert. In diesem Bereich herrschen extrem hohe Temperaturen und schwere Thermoschocks.
Übereinstimmung: Die schnelle Anspringfähigkeit und die hervorragende Temperaturwechselbeständigkeit von Metallsubstraten machen sie ideal für eng gekoppelte Anwendungen, die häufig in Kombination mit einem nachgeschalteten Hauptkeramikkatalysator verwendet werden.
3. Hochleistungs- und Sportwagen
Anforderung: Diese Fahrzeuge erfordern eine hohe Leistung (geringer Gegendruck erforderlich) und eine schnelle Gasannahme.
Übereinstimmung: Die niedrigen Gegendruckeigenschaften von Metallsubstraten tragen zur Maximierung der Motorleistung und des Ansprechverhaltens bei.
4. Dieseloxidationskatalysatoren (DOC)
Anforderung: Dieselmotoren haben beim Kaltstart relativ niedrige Abgastemperaturen; Der DOC muss schnell anspringen, um HC und CO umzuwandeln und gleichzeitig NO₂ zu erzeugen, um die passive Regeneration des nachgeschalteten DPF zu unterstützen.
Übereinstimmung: Metall-DOCs erreichen ihre Betriebstemperatur schneller und verbessern so die Gesamteffizienz des Emissionskontrollsystems.
5. Katalysatoren mit variabler Geometrie und integrierten Schalldämpfern
Anforderung: Unter Ausnutzung ihrer strukturellen Flexibilität können Metallsubstrate katalytische und schalldämpfende Funktionen integrieren oder so geformt werden, dass der Abgasstrom optimiert wird.
